Metalle für den industriellen 3D-Druck
3D-Druck Werkzeugstahl
1.2709, M78 und Tyrax® ESR
3D-Druck Werkzeugstahl: Neue Chancen für den Formenbau
Pulverförmiger 3D-Druck Werkzeugstahl für die additive Fertigung bietet im Werkzeugbau und im Formenbau neue Möglichkeiten. Damit können Werkzeuge, die bisher ausschließlich im subtraktiven Verfahren (spanende Fertigung) hergestellt wurden, wirtschaftlich und in höchster Qualität auch additiv produziert werden.
Welcher 3D-Druck Werkzeugstahl ist optimal?
Auf der Basis unserer langjährigen Erfahrung mit verschiedenen Werkzeugstählen konzentrieren wir uns in der Fertigung auf drei 3D-Druck Werkzeugstahl-Pulver, die die hohen Erwartungen unserer Kunden zuverlässig erfüllen: Der Warmarbeitsstahl 1.2709 überzeugt mit seinen sehr guten Dehn- und Streckgrenzen. Der Werkzeugstahl M789 weist neben seiner hohen Festigkeit auch eine sehr gute Korrosionsbeständigkeit auf. Der Kunststoffformenstahl Tyrax® ESR verbindet Korrosionsbeständigkeit mit besonders hoher Härte, sehr guter Verschleißfestigkeit und ausgezeichneter Polierbarkeit.
So überzeugt 3D-Druck Werkzeugstahl
3D-Druck Werkzeugstahl ist eine Stahllegierung mit einem Kohlenstoffanteil von maximal 2,06 % sowie sehr niedrigen Anteilen an Schwefel und Phosphor (Edelstähle). Es wird in legierte und unlegierte Werkzeugstähle mit verschiedenen Materialeigenschaften unterschieden. Unlegierter 3D-Druck Werkzeugstahl kann bei Temperaturen bis maximal 200 °C eingesetzt werden, legierter 3D-Druck Werkzeugstahl ist auch bei höheren Temperaturen dauerbetriebsfest – Warmarbeitsstahl bis 400 °C, Schnellarbeitsstahl sogar bis 600 °C. Verarbeitet werden alle drei Werkzeugstähle im SLM-Verfahren (Selektives Laserschmelzen), bei dem das Metallpulver Schicht für Schicht zu voll belastbaren Bauteilen verschmolzen wird.
Vorteile von 3D-Druck Werkzeugstahl
- Hohe mechanische Belastbarkeit
- Hohe Abriebfestigkeit
- Sehr gut dehn- und streckbar
- Bis 400 °C dauerbetriebsfest
- Homogene und dichte Oberflächenstruktur
- Sehr gute Verarbeitbarkeit im 3D-Druck-Verfahren
- Große Designfreiheit
- Ideal für die Fertigung im Rapid Tooling
Anwendungsfelder von 3D-Druck Werkzeugstahl:
Mechanisch äußerst belastbarer, abriebfester und dauerbetriebsfester 3D-Druck-Werkzeugstahl in Pulverform wird unter anderem für die additive Fertigung von Druck- und Spritzgusswerkzeugen und -einsätzen eingesetzt. Dies rechnet sich insbesondere bei komplexen Werkzeugen, die in der spanenden Fertigung nur mit häufigem Umspannen oder mit der gegebenen Geometrie überhaupt nicht herstellbar sind. Auch hochbelastbare Spritzgusseinsätze mit konturnaher Kühlung lassen sich problemlos aus den Werkzeugstählen 1.2709, M789 oder Tyrax® ESR fertigen. Über den Werkzeugbau hinaus eignen sich Werkzeugstähle unter anderem für den 3D-Druck von Bauteilen, die großen Belastungen standhalten müssen – etwa in der Luft- und Raumfahrtbranche.
Belastbarer Maraging- und Warmarbeitsstahl

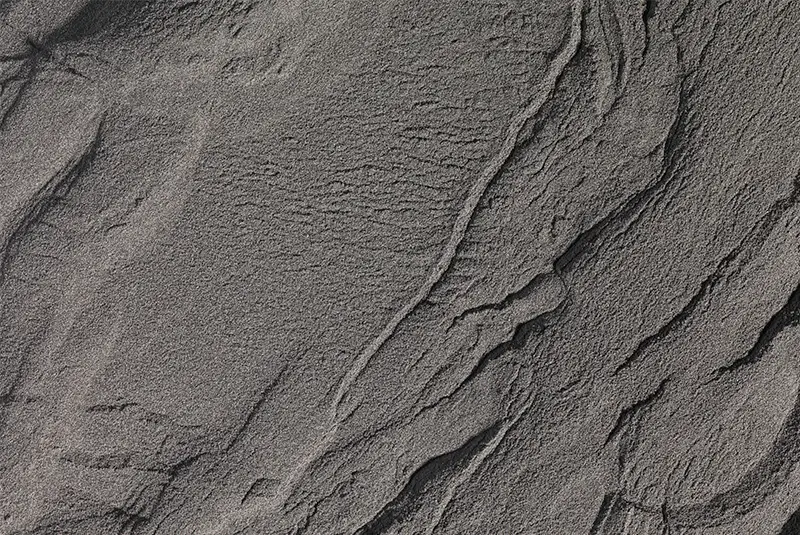

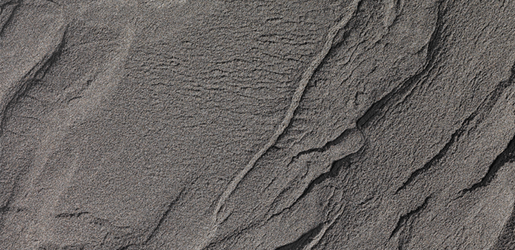

Der pulverförmige 3D-Druck-Werkzeugstahl 1.2709 ist ein ultrahochfester Maraging-Stahl, der sich durch hervorragende Dehn- und Streckgrenzen auszeichnet. Neben seiner Festigkeit und Zähigkeit bietet er zudem eine gute thermische Leitfähigkeit. Diese Eigenschaften entstehen durch die Bildung intermetallischer Phasen und Ausscheidungen bei der Wärmebehandlung.
Der Werkzeugstahl 1.2709 ist nicht nur hervorragend für den Werkzeug- und Formenbau geeignet, sondern kommt auch bei Bauteilen für die Luft- und Raumfahrtindustrie zum Einsatz. Als Warmarbeitsstahl kann er bei Anwendungen eingesetzt werden, bei denen die Oberflächentemperatur des Stahlwerkzeugs zwischen 200 und 400 °C liegt.
Eigenschaften 3D-Druck Werkzeugstahl 1.2709
Bitte beachten Sie, dass in der Additiven Fertigung die Leistungsfähigkeit eines Bauteils durch das Zusammenspiel aus Konstruktion, Fertigungsprozess und Nachbearbeitung entsteht.
Für detailliertere Informationen und Kennwerte für Ihre Bauteilauslegung, nehmen Sie daher bitte Kontakt zu uns auf, damit Ihr Bauteil im realen Einsatz zuverlässig die geforderten Eigenschaften erreicht.
Korrosionsbeständiger Maraging-Stahl

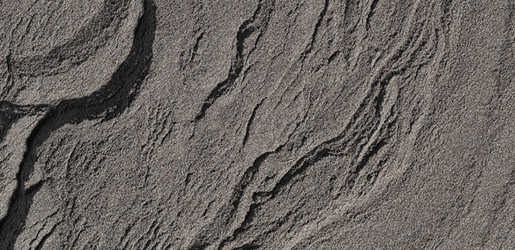

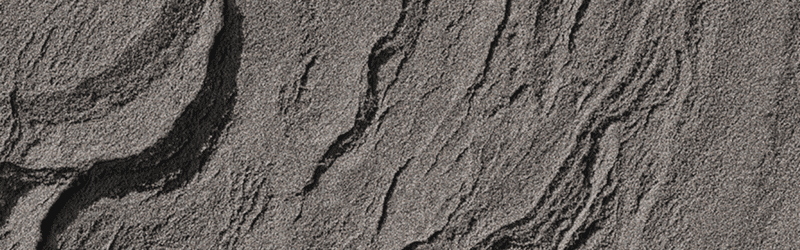

Der 3D-Druck-Werkzeugstahl M789 verbindet die hervorragende Festigkeit des Werkzeugstahls 1.2709 mit der Korrosionsbeständigkeit des Werkzeugstahls 17-4 PH. Als ultrahochfester und korrosionsbeständiger 3D-Druck-Werkzeugstahl ist M789 eine sehr gute Materialwahl für Anwendungen, bei denen der Werkstoff härter als 50 HRC sein muss und nicht korrodieren darf. Dies ist beispielsweise bei Einsätzen im Kunststoffspritzguss mit konturnaher Kühlung der Fall.
Eigenschaften 3D-Druck Werkzeugstahl M789
Bitte beachten Sie, dass in der Additiven Fertigung die Leistungsfähigkeit eines Bauteils durch das Zusammenspiel aus Konstruktion, Fertigungsprozess und Nachbearbeitung entsteht.
Für detailliertere Informationen und Kennwerte für Ihre Bauteilauslegung, nehmen Sie daher bitte Kontakt zu uns auf, damit Ihr Bauteil im realen Einsatz zuverlässig die geforderten Eigenschaften erreicht.
Korrosionsbeständiger Kunststoffformenstahl mit hoher Härte
Der 3D-Druck-Werkzeugstahl Uddeholm Tyrax® ESR ist ein korrosionsbeständiger Premium-Kunststoffformenstahl, der hohe Härte mit hoher Zähigkeit verbindet. Nach der Wärmebehandlung erreicht er bis zu 58–60 HRC und bietet durch harte Karbide im Gefüge eine sehr gute Verschleißfestigkeit. Additiv gefertigte Bauteile erreichen eine Dichte von bis zu 99,997 % und lassen sich in wenigen Schritten auf Hochglanz polieren.
Entwickelt wurde der Werkstoff für den Spritzguss von Hochleistungskunststoffen, die häufig Glasfasern und korrosive Zusätze wie Flammschutzmittel enthalten. Er eignet sich für Kerne und Kavitäten in langen Serien, für Formen mit komplexer Geometrie und für optische Teile, bei denen die Oberflächengüte entscheidend ist.
Eigenschaften 3D-Druck Werkzeugstahl Tyrax® ESR
Bitte beachten Sie, dass in der Additiven Fertigung die Leistungsfähigkeit eines Bauteils durch das Zusammenspiel aus Konstruktion, Fertigungsprozess und Nachbearbeitung entsteht.
Für detailliertere Informationen und Kennwerte für Ihre Bauteilauslegung, nehmen Sie daher bitte Kontakt zu uns auf, damit Ihr Bauteil im realen Einsatz zuverlässig die geforderten Eigenschaften erreicht.
